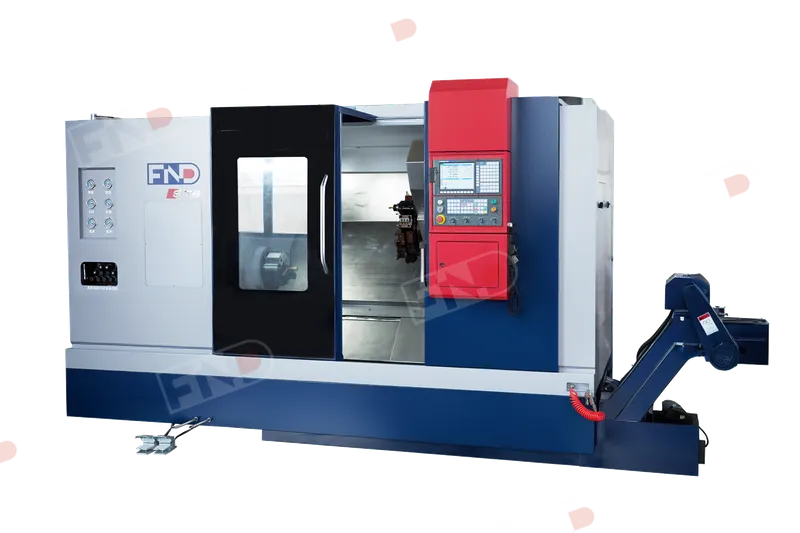

Токарно-фрезерный станок ЧПУ с наклонной станиной ФАЙНД ТСГ650/1100 BMT

ФАЙНД ТСГ 650/1100 BMT

Токарно-фрезерный станок ЧПУ с наклонной станиной ФАЙНД ТСГ650/1100 BMT
Артикул: SKU-TSG650/1100-BMT
  • HARDRAIL направляющие скольжения 120 мм - сверхжесткость
  • Револьверная голова на 12 позиций с приводным инструментом и осью Y
  • Управляемая ось С с возможностью установки 305 мм патрона
  • 1000 мм длина обработки и ф450 мм над суппортом
Линейка токарных станков ФАЙНД

Обрабатывайте всё. Достигайте большего.

Станки ФАЙНД созданы для тех, кто требует максимума от производства. Точность, надёжность и производительность в каждой детали.

Описание

Флагман в линейке токарно-фрезерных станков ЧПУ ФАЙНД. Многофункциональный станок с базой из цельнолитой наклонной станины с направляющими скольжения шириной 120 мм. Револьверная головка с приводным инструментом BMT65 с осью Y, управляемая задняя бабка. Жесткий и надежный современный токарно-фрезерный станок ЧПУ

Ключевые характеристики

АртикулSKU-TSG650/1100-BMT
Макс. диаметр650
РМЦ1100
Гарантия12 мес
Конфигурация

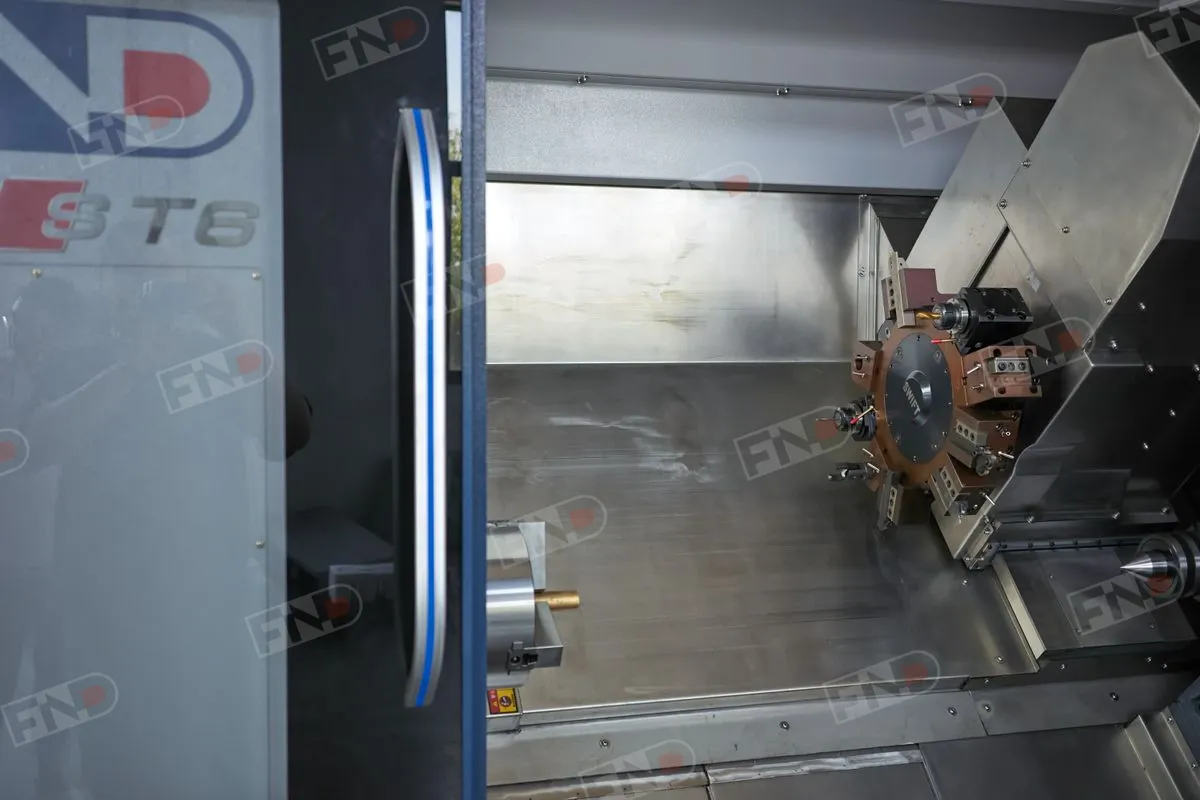

Опции
Опции

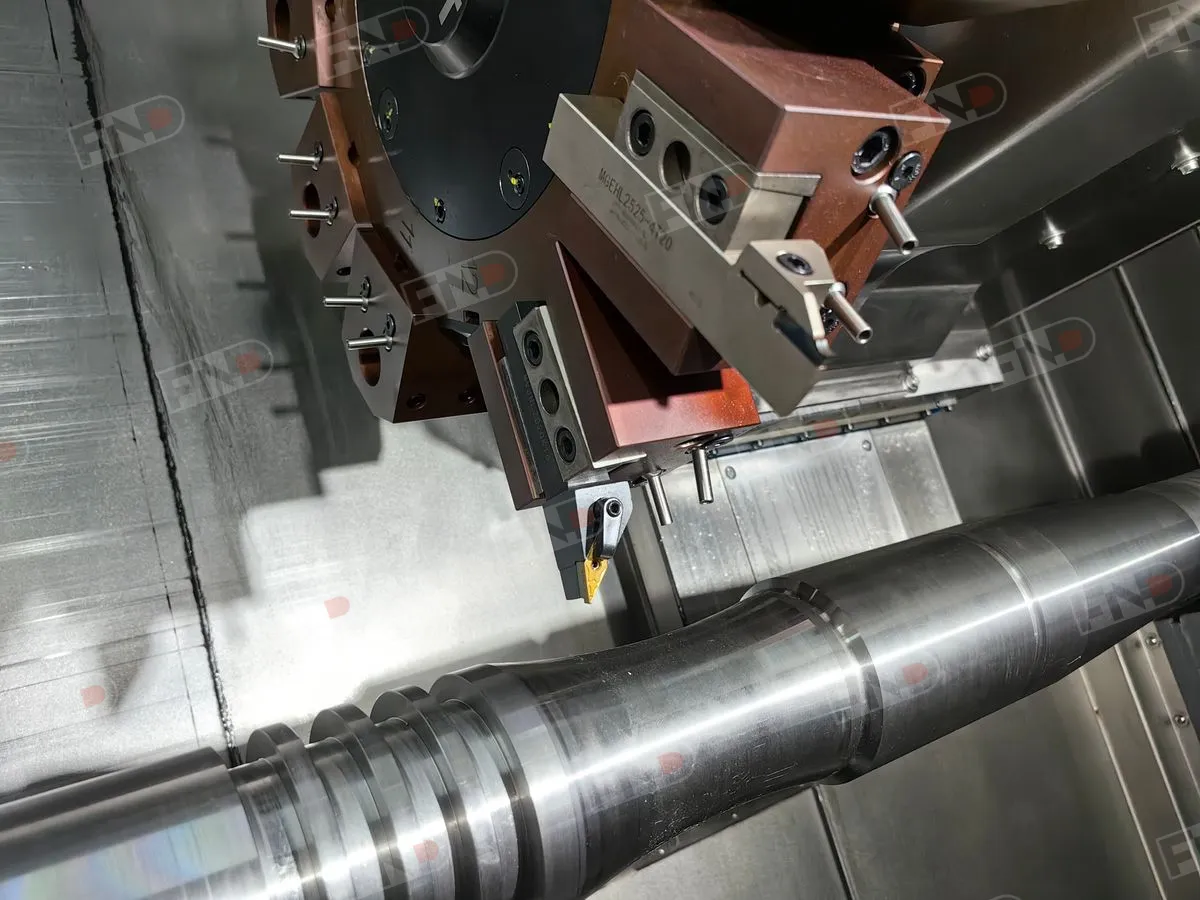

Автоматизация
Автоматизация
Сервис и поддержка

Мы на связи 24/7

Пусконаладка, обучение операторов, гарантийное и постгарантийное обслуживание по всей России. Инженеры отвечают в течение часа — поможем с настройкой, запчастями и документацией.

Конфигурация

Наклонная станина из чугуна

  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинделя FAG
  • X/Z оси группа подшипников NSK 30TAC62
  • X/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
  • Ось X линейные направляющие скольжения 120мм
  • Ось Z линейные направляющие скольжения 120мм
  • Шпиндель Тайвань (Taiwan) А2-11
  • 3-х кулачковый гидравлический патрон
  • Револьверная головка 12 позицый инструмента
  • Насос системы подачи СОЖ
  • Насос подачи смазки направляющих
  • Электрокомпоненты Schneider
  • Ремень шпинделя GATES
  • X/Z муфты вала NBK
  • Кондиционер шкафа электрокомпонентов
  • Комплект телескопических защит
  • Освещение рабочей зоны
  • 3-х цветная сигнальная лампа
  • Набор и инструмента для установки станка
  • Пистолет подачи воздуха

Техническая документация

Руководство пользователя

  • Руководство пользователя по работе с системой ЧПУ
  • Электрическая и гидравлическая схема станка
  • Сертификат испытаний и поверки завода

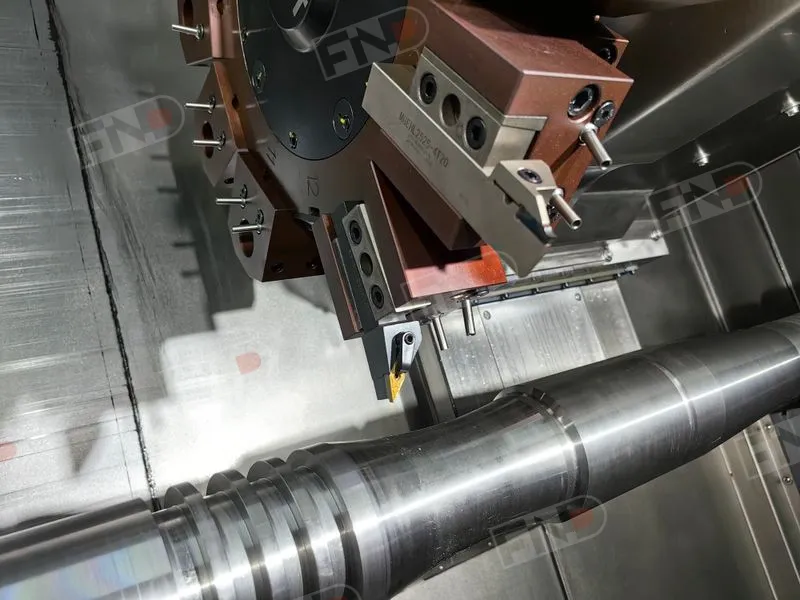

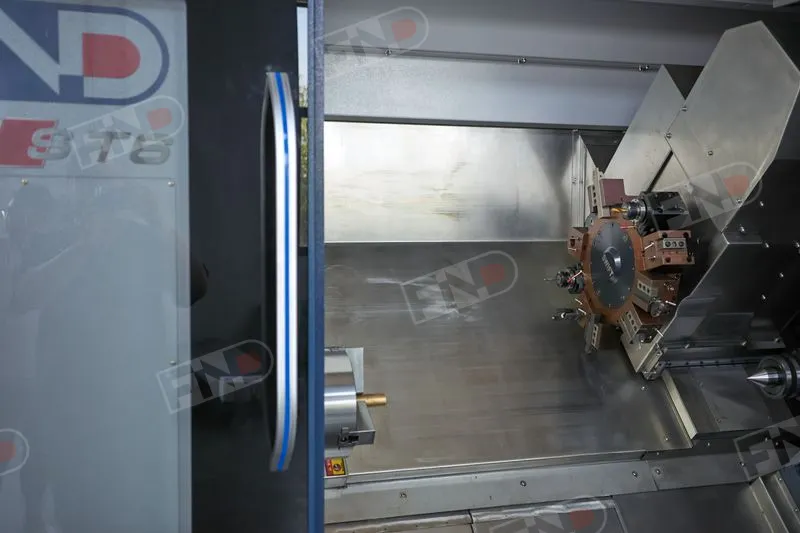

Токарно-фрезерный станок ЧПУ с наклонной станиной ФАЙНД ТСГ650/1100 BMT — фото 2
Фото 2

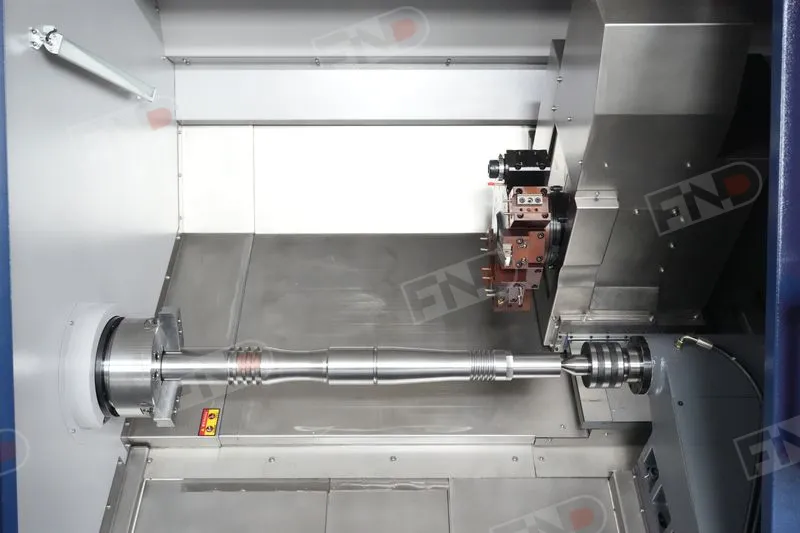

Токарно-фрезерный станок ЧПУ с наклонной станиной ФАЙНД ТСГ650/1100 BMT — фото 3
Фото 3
Токарно-фрезерный станок ЧПУ с наклонной станиной ФАЙНД ТСГ650/1100 BMT — фото 4
Фото 4

Базовая информация

Страна производительКитай
ПроизводительFIND
Гарантия12 месяцев месяцев

зона обработки

Тип станиныЦельнолитая
Тип направляющихКачения
Макс. диаметр над станиной650 мм
Максимальная длинна обработки1000 мм
Макс. диаметр над суппортом450 мм
Расстояние между центрами (РМЦ)1100 мм

Шпиндельный узел

Максимальная скорость вращения шпинделя2500 об/мин
Торец шпинделяА2-11
Проходное отверстие шпинделя105 мм
Максимальный диаметр прутка95 мм
Тип патронаГидравлический
Диаметр патрона250 мм

Линейные перемещения

Ход по оси X350 мм
Ход по оси Z1100 мм
Быстрый ход по оси X20 м/мин
Быстрый ход по оси Z20 м/мин
Ход оси Y50 мм

инструментальный узел

Тип резцедержателяРезцедержка
Позиций резцедержателя12 шт
Тип приводного инструментаBMT65
Сечение инструмента32x32 мм
Максимальная скорость вращения3500 об/мин
Ось Y50 мм

Система управления

Вид системыЧПУ
МодельSYNTEC/SIEMENS/GSK

Оснастка

Система охлажденияСОЖ

Задняя бабка

ТипГидравлическая
Диаметр пиноли110 мм
Ход пиноли120 мм
Конус пинолиМТ6

Питание

Тип двигателя шпинделяСерводвигатель
Мощность двигателя шпинделя15/18.5
Общая потребляемая мощность35 кВА
Напряжение питания380

Габариты и вес

Габариты станка (ДхШхВ)3450х1780х1970 мм
Масса станка7000 кг
Модели серии

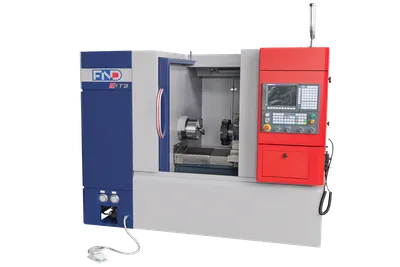

Токарно-фрезерный станок ЧПУ с горизонтальной станиной ФАЙНД ТСГ 350 Power
