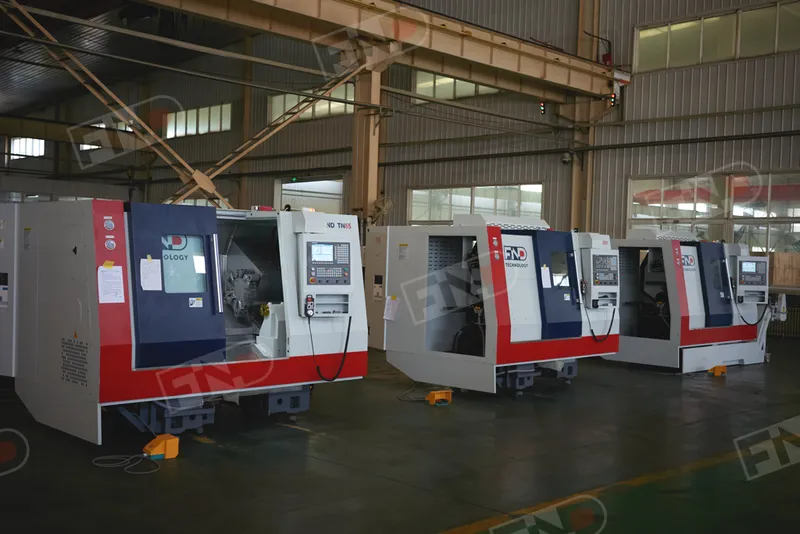

Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 650/600

ФАЙНД ТСН 650/600

Токарный станок ЧПУ с наклонной станиной
Артикул: SKU-TSN650.600
  • Станина и колонна из чугуна
  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинделя FAG
  • X/Z оси группа подшипников NSK 30TAC62
Линейка токарных станков ФАЙНД

Обрабатывайте всё. Достигайте большего.

Станки ФАЙНД созданы для тех, кто требует максимума от производства. Точность, надёжность и производительность в каждой детали.

Описание

Современный токарный станок ЧПУ с наклонной станиной. Конструкция предусматривает использование направляющих повышенной жесткости и цельную станину с наклоном 30°, что увеличивает площадь основания и повышает устойчивость и жесткость станка в процессе эксплуатации. Использование роликовых направляющих типоразмера 45 обеспечивает высокую жесткость, скорость и долговечность, а также гарантирует стабильную, надежную обработку и эксплуатацию, не требующую специального обслуживания. Задняя бабка с серво приводом и максимальным ходом 590 мм. В качестве подшипника шпинделя используется двухрядный цилиндрический роликоподшипник, обеспечивающий высокую точность и высокую жесткость.

Ключевые характеристики

АртикулSKU-TSN650.600
Макс. диаметр650
РМЦ600
Гарантия12 мес
Конфигурация

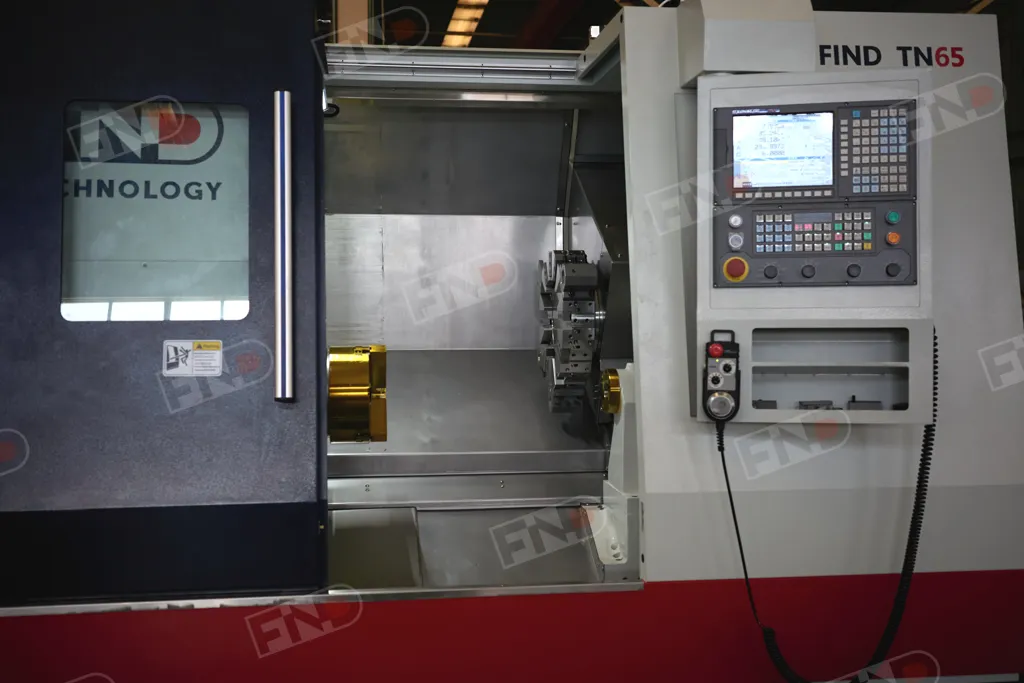

Опции
Опции

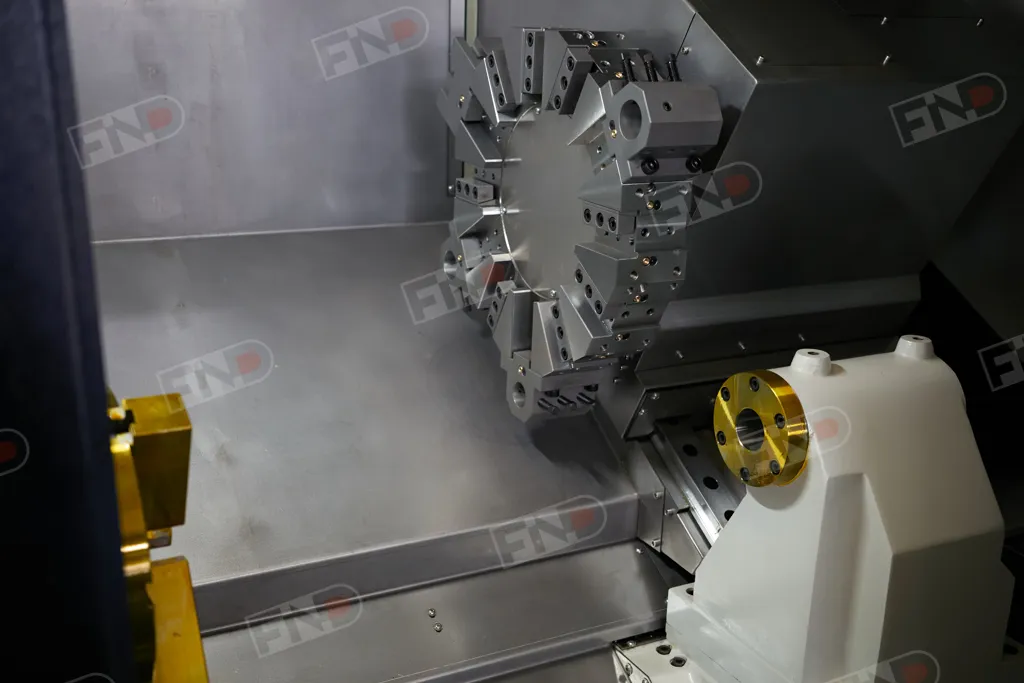

Автоматизация
Автоматизация
Сервис и поддержка

Мы на связи 24/7

Пусконаладка, обучение операторов, гарантийное и постгарантийное обслуживание по всей России. Инженеры отвечают в течение часа — поможем с настройкой, запчастями и документацией.

Конфигурация

Станина и колонна из чугуна

  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинделя FAG
  • X/Z оси группа подшипников NSK 30TAC62
  • X/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
  • Ось X линейные направляющие HIWIN/PMI
  • Ось Z линейные направляющие HIWIN/PMI
  • Шпиндель Тайвань (Taiwan) А2-5
  • 3-х кулачковый гидравлический патрон
  • Револьверная головка 8 позицый инструмента
  • Насос системы подачи СОЖ
  • Насос подачи смазки направляющих
  • Электрокомпоненты Schneider
  • Ремень шпинделя GATES
  • X/Z муфты вала NBK
  • Кондиционер шкафа электрокомпонентов
  • Комплект телескопических защит
  • Освещение рабочей зоны
  • 3-х цветная сигнальная лампа
  • Набор и инструмента для установки станка
  • Пистолет подачи воздуха

Техническая документация

Руководство пользователя

  • Руководство пользователя по работе с системой ЧПУ
  • Электрическая и гидравлическая схема станка
  • Сертификат испытаний и поверки завода

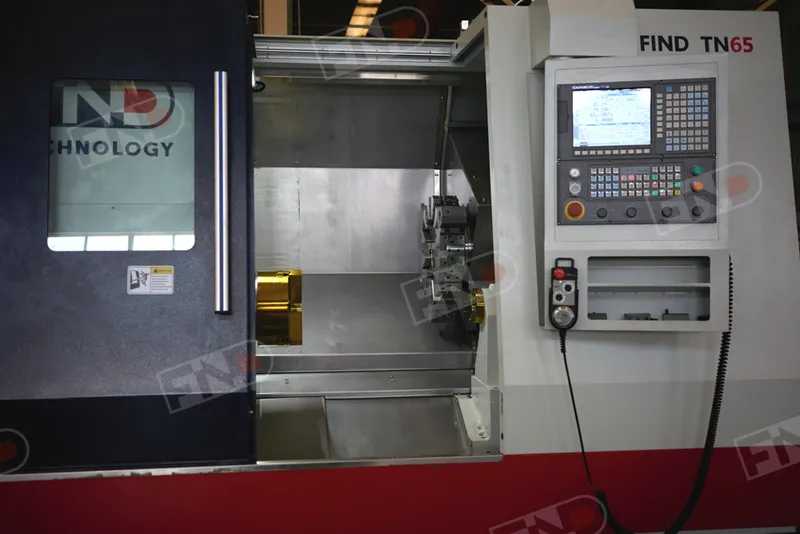

Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 650/600 — фото 2
Фото 2

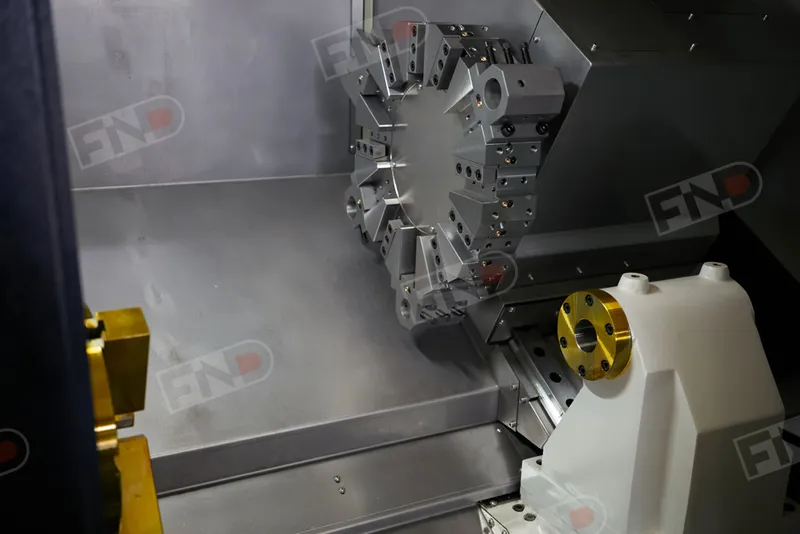

Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 650/600 — фото 3
Фото 3
Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 650/600 — фото 4
Фото 4

Базовая информация

Страна производительКитай
ПроизводительFND Technology
Гарантия12 месяцев

зона обработки

Тип станинынаклонная
Угол наклона станины30 градусов
Тип направляющихкачения
Макс. диаметр над станиной650 мм
Максимальная длинна обработки450 мм
Макс. диаметр над суппортом360 мм
Расстояние между центрами (РМЦ)600 мм

Шпиндельный узел

Максимальная скорость вращения шпинделя5000 об/мин
Торец шпинделяА2-6
Проходное отверстие шпинделя66 мм
Максимальный диаметр прутка52 мм
Тип патронагидравлический
Диаметр патрона200 мм

Линейные перемещения

Ход по оси X250 мм
Ход по оси Z650 мм
Быстрый ход по оси X25 м/мин
Быстрый ход по оси Z25 м/мин

инструментальный узел

Позиций резцедержателя12 шт
Тип резцедержателяРевольверная головка
Сечение инструмента25х25 мм

Система управления

Вид системыЧПУ
МодельSYNTEC/FANUC

Оснастка

Система охлажденияНасос подачи СОЖ

Задняя бабка

ТипСерво
Диаметр пиноли75 мм
Ход пиноли590 мм
Конус пинолиМТ5

Питание

Тип двигателя шпинделяСерводвигатель
Мощность двигателя шпинделя15/18,5 кВТ
Общая потребляемая мощность25-30 кВТ кВА
Напряжение питания380В

Габариты и вес

Габариты станка (ДхШхВ)3000х1780х1850 мм
Масса станка4300 кг
Модели серии

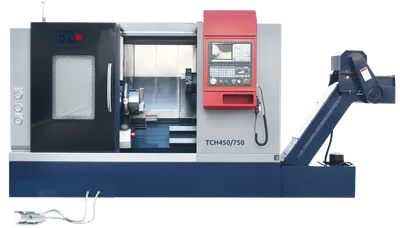

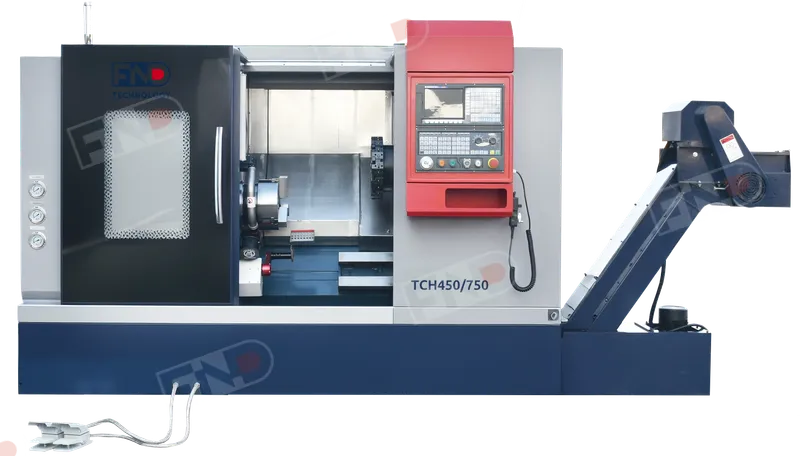

Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 450/750

ТСН 450/750

ТСН450 серия
Токарный станок ЧПУ с наклонной станиной ФАЙНД
→

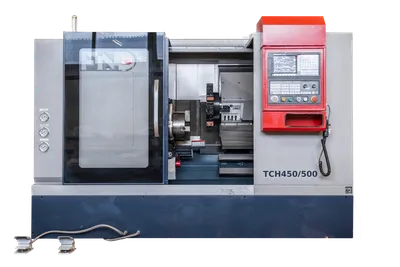

Токарный станок ЧПУ с наклонной станиной ФАЙНД ТСН 450/500
