ФАЙНД ВФЦ1370
- Мощный обрабатывающий центр с двигателем 11/15 кВт
- Высокосроростной шпиндель BT50 8000 об/мин с маслянным охлаждением
- Стол размером 1400х700 мм, 4 направляющих по оси Y. Удобен для установки дополнитольной 4 оси

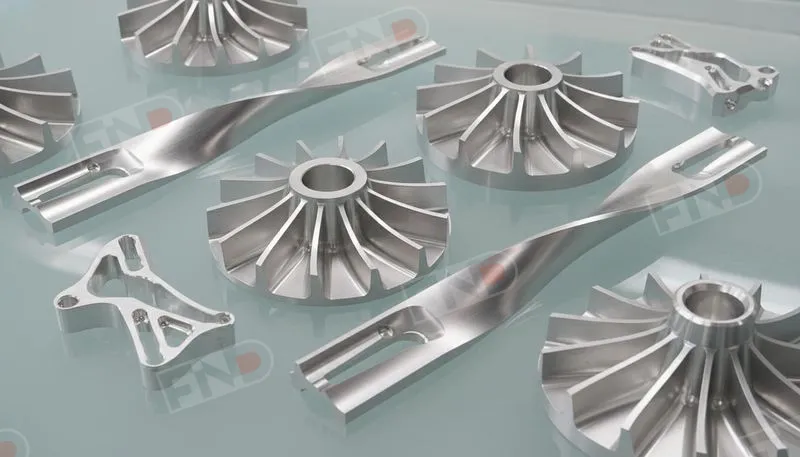

ФРЕЗЕРУЙТЕ ВСЕ. ДОСТИГАЙТЕ БОЛЬШЕГО
Обрабатывающие центры ФАЙНД для каждого производства, где люди думают о качестве и автоматизации процессов обработки.
Описание
Мощный и многофункциональный обрабатывающий центр. Зв счет большого раблчего стола и рабочего пространства позволяет дооснастить станок опциями в виде системы измерения инструмента и заготовки, постовить большой поворотный стол (4 ось), систему подаччи СОЖ через шпиндель. BT40, инструментальный магазин с рукой, маслянное охлаждение шпинделя входит в стандартную комплектацию
Ключевые характеристики
Конфигурация
Станина и колонна из чугуна
- Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
- Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
- X/Y/Z серводвигатели SYNTEC/SIEMENS/FANUC
- Группа подшипников шпинднля FAG
- X/Y/Z оси группа подшипников NSK 30TAC62
- X/Y/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
- Ось X линейные направляющие HIWIN/PMI 45 мм
- Ось Y линейные направляющие HIWIN/PMI 45 мм
- Ось Z линейные направляющие HIWIN/PMI 45 мм
- Шпиндель Тайвань (Taiwan) BT50/150
- Инструментальный магазин Тайвань (Taiwan) 24 поз.
- Насос системы подачи СОЖ
- Насос подачи смазки направляющих
- Шнековые конвейеры для удаления стружки
- Система компонентов пневматики AirTAG
- Электрокомпоненты Schneider
- Ремень шпинделя GATES
- X/Y/Z муфты вала NBK
- Кондиционер шкафа электрокомпонентов
- Комплект телескопических защит
- Свет зоны освещения
- 3-х цветная сигнальная лампа
- Набор и инструмент для установки станка
- Пистолет подачи воздуха
Техническая документация
Руководство пользователя
- Руководство пользователя по работе с системой ЧПУ
- Электрическая схема станка
- Сертификат испытаний и поверки завода
- Инструкция к инструментальному магазину
Базовая информация
Система управления
зона обработки
Шпиндельный узел
Линейные перемещения
ТОчность позиционирования
инструментальный узел
Двигатели и питание
Габариты и вес
