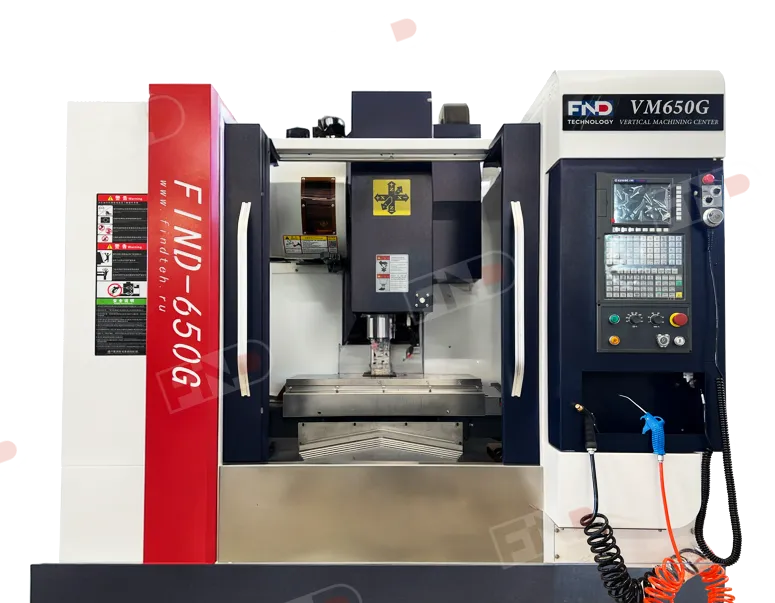

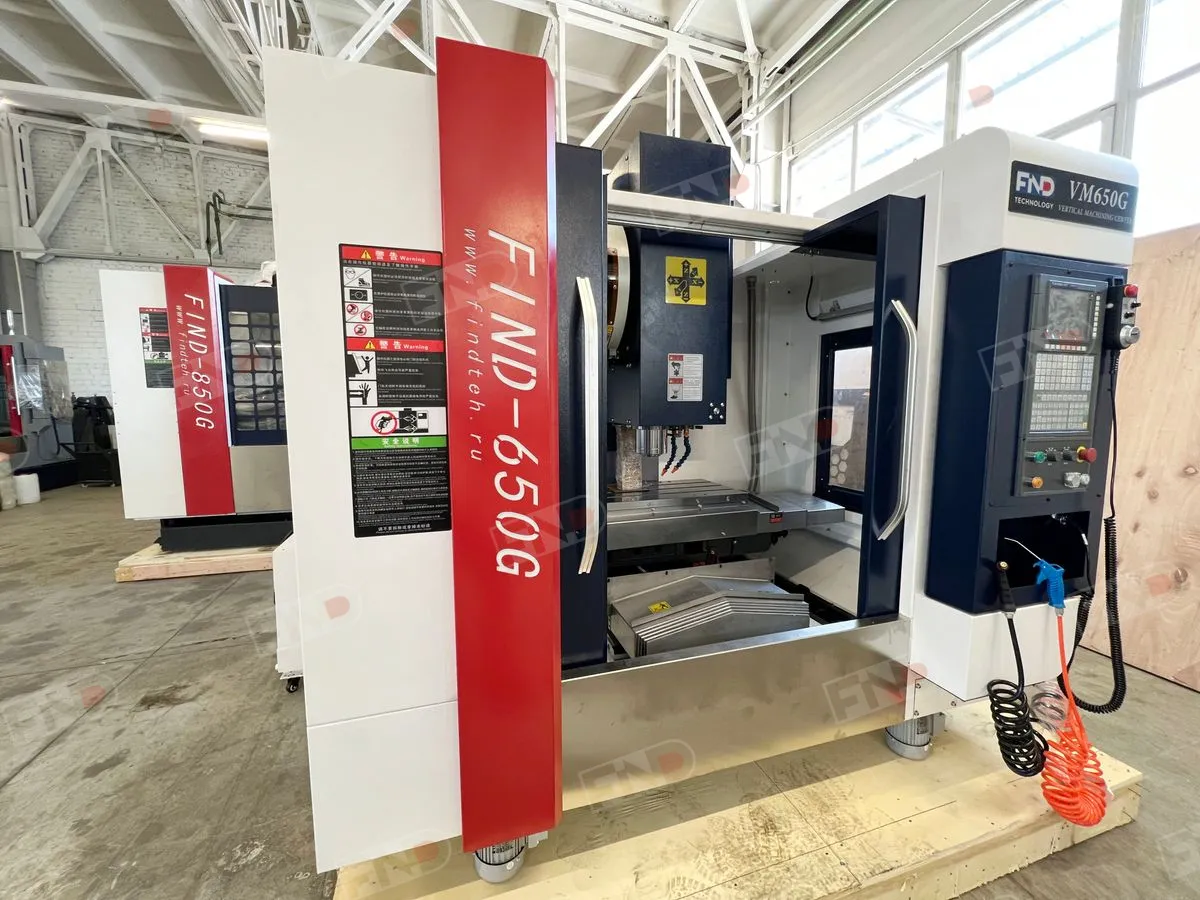

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650

ФАЙНД ВФЦ 650

Трехосевой вертикальный обрабатывающий центр
Артикул: SKU-FIND.VMC650
  • Компактный станок для производственных участков промышленных предприятий

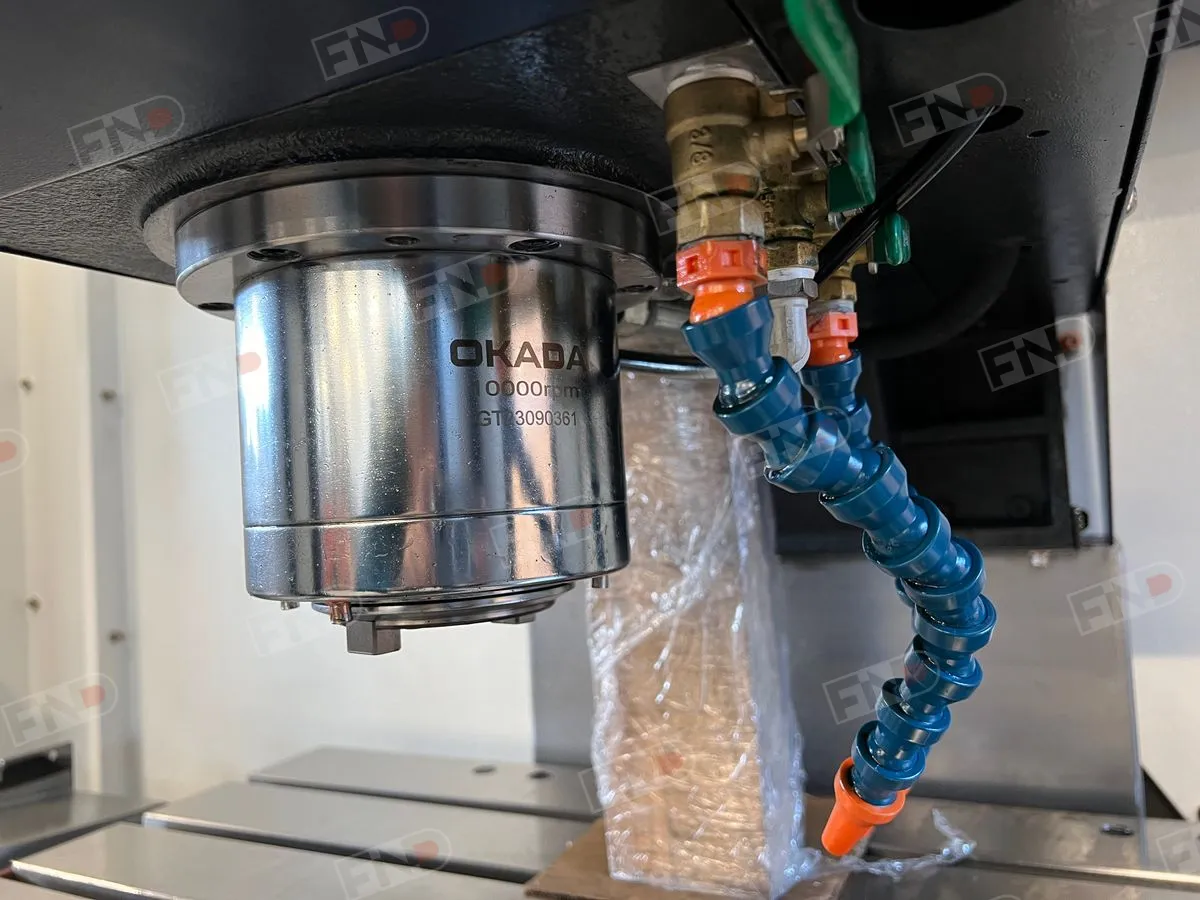

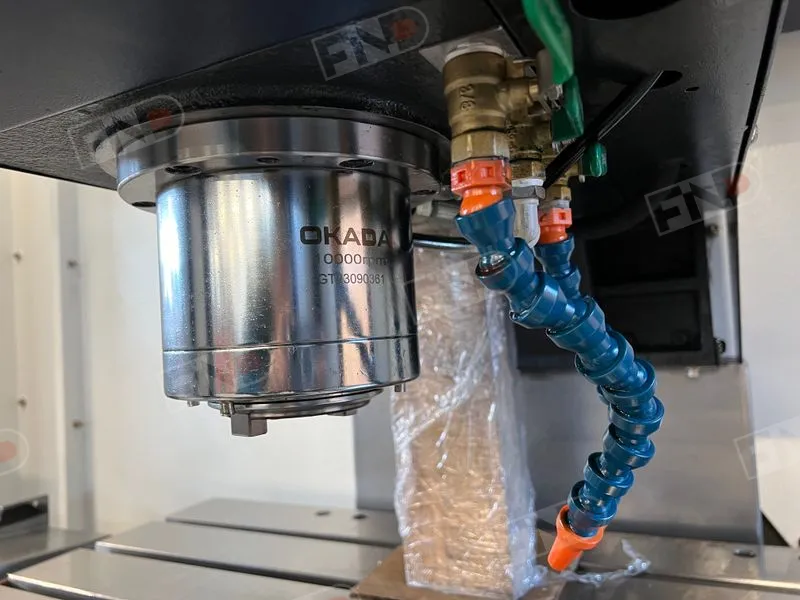

  • Высокоскоростной шпиндель BT40 10000 об/мин с масляным охлаждением
  • Инструментальный магазин на 16 позиций с рукой-манипулятором

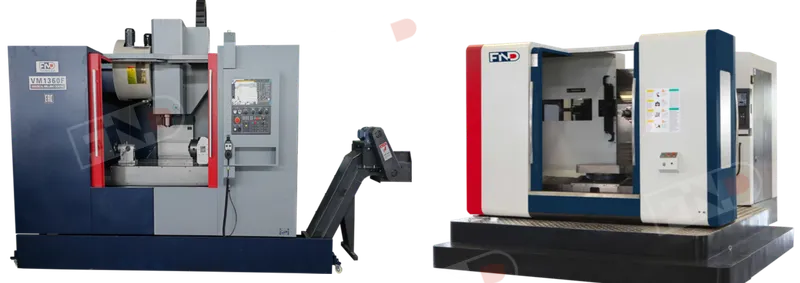

Линейка токарных станков ФАЙНД

ФРЕЗЕРУЙТЕ ВСЕ. ДОСТИГАЙТЕ БОЛЬШЕГО

Обрабатывающие центры ФАЙНД для каждого производства, где люди думают о качестве и автоматизации процессов обработки.

Описание

Отличный компактный обрабатывающий центр, несмотря на компактные размеры оснащен комплектующими как у старших моделей. Полноценный станок для эксплуатации на производстве. BT40, инструментальный магазин с рукой, масляное охлаждение шпинделя.

Ключевые характеристики

АртикулSKU-FIND.VMC650
Гарантия12 мес
Конфигурация
Опции
Опции
Автоматизация
Автоматизация
Сервис и поддержка

Мы на связи 24/7

Пусконаладка, обучение операторов, гарантийное и постгарантийное обслуживание по всей России. Инженеры отвечают в течение часа — поможем с настройкой, запчастями и документацией.

Конфигурация

Станина и колонна из чугуна

  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Y/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинделя FAG
  • X/Y/Z оси группа подшипников NSK 30TAC62
  • X/Y/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
  • Ось X линейные направляющие HIWIN/PMI 35 мм
  • Ось Y линейные направляющие HIWIN/PMI 45 мм
  • Ось Z линейные направляющие HIWIN/PMI 45 мм
  • Шпиндель Тайвань (Taiwan) BT40/150
  • Инструментальный магазин Тайвань (Taiwan) 24 поз.
  • Насос системы подачи СОЖ
  • Насос подачи смазки направляющих
  • Шнековые конвейеры для удаления стружки
  • Система компонентов пневматики AirTAG
  • Электрокомпоненты Schneider
  • Ремень шпинделя GATES
  • X/Y/Z муфты вала NBK
  • Кондиционер шкафа электрокомпонентов
  • Комплект телескопических защит
  • Освещение рабочей зоны
  • 3-х цветная сигнальная лампа
  • Набор и инструмент для установки станка
  • Пистолет подачи воздуха

Техническая документация

Руководство пользователя

  • Руководство пользователя по работе с системой ЧПУ
  • Электрическая схема станка
  • Сертификат испытаний и поверки завода
  • Инструкция к инструментальному магазину
Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650 — фото 2
Фото 2
Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650 — фото 3
Фото 3

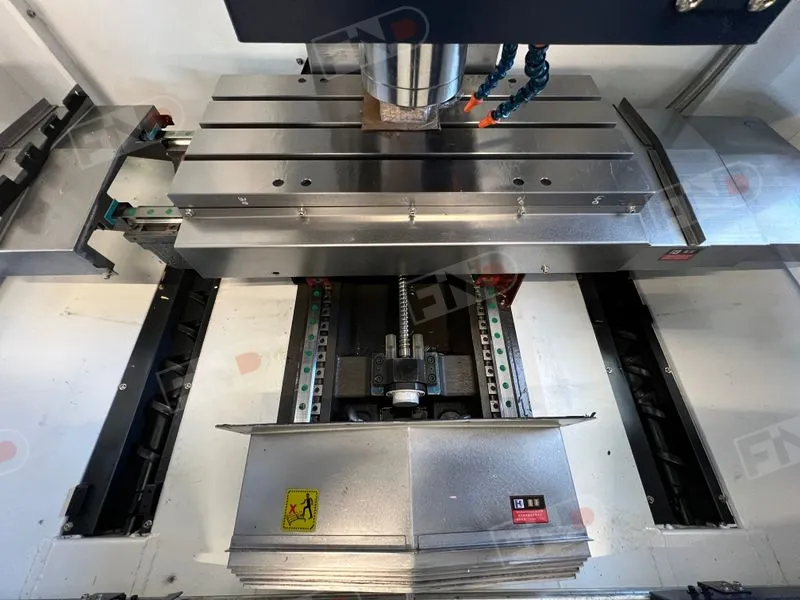

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650 — фото 4
Фото 4

Базовая информация

Страна производительКитай
ПроизводительFIND technology
Гарантия12 месяцев месяцев
ТипВертикальный

Система управления

Вид системыЧПУ
МодельSYNTEC/SIEMENS/GSK

зона обработки

Размер стола800x400 мм
Нагрузка на стол500 кг
Расстояние от шпинделя до стола100~600 мм
Расстояние от шпинделя до колонны460 мм
T пазы стола3-14*100 мм
Стружечный конвейершнековый
4-ось-
Система привязки инструментаRenishaw *опция
Система измерения заготовкиRenishaw *опция

Шпиндельный узел

Приводременной тип
Скорость вращения10000 об/мин
Тип оснасткиBT40 тип
Подача СОЖ через шпиндель-

Линейные перемещения

Ход по оси X650 мм
Ход по оси Y400 мм
Ход по оси Z500 мм
Быстрый ход по оси X36 м/мин
Быстрый ход по оси Y36 м/мин
Быстрый ход по оси Z30 м/мин

ТОчность позиционирования

Повторное позиционирование±0.004 мм
Первичное позиционирование±0.005 мм

инструментальный узел

Инструментальный магазинДиск тип
Позиций инструмента в магазине16 шт
Максимальный размер инструмента70х200 мм
Максимальный вес инструмента7 кг
Время смены инструмента1.8 сек
Подача воздуха0.5~0.7

Двигатели и питание

Мощность двигателя шпинделя7.5/11 кВА
Мощность двигателей X/Y/Z1.8/1.8/2.5
Кондиционер электро шкафа-
Напряжение питания380В
Общее энергопотребление20 кВа

Габариты и вес

Габариты станка (ДхШхВ)2200х2100х2200 мм
Масса станка3800 кг
Модели серии

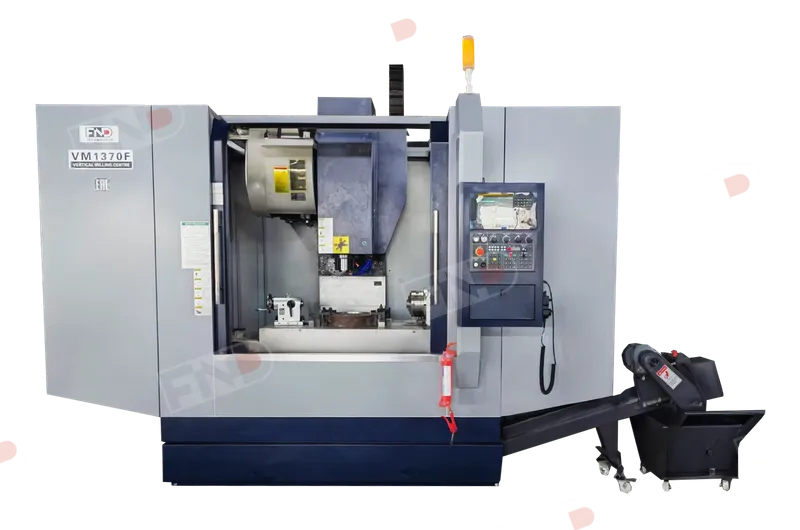

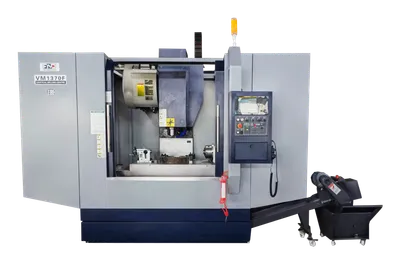

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1370

ВФЦ1370

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

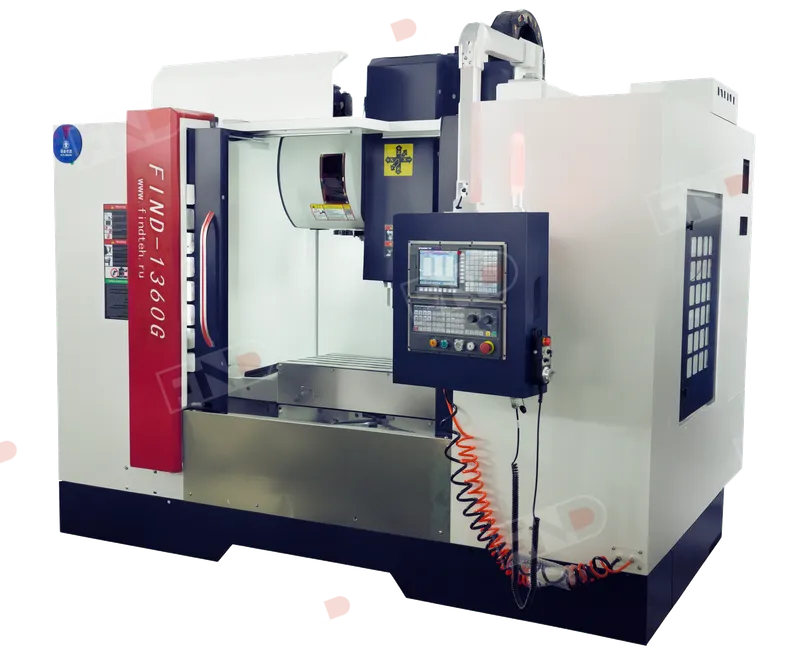

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360

ВФЦ1360

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

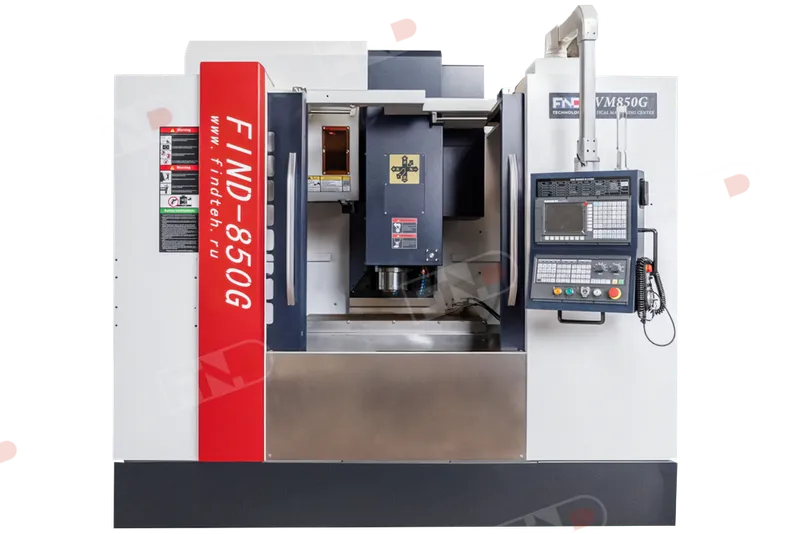

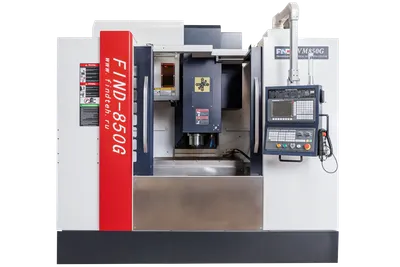

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850
