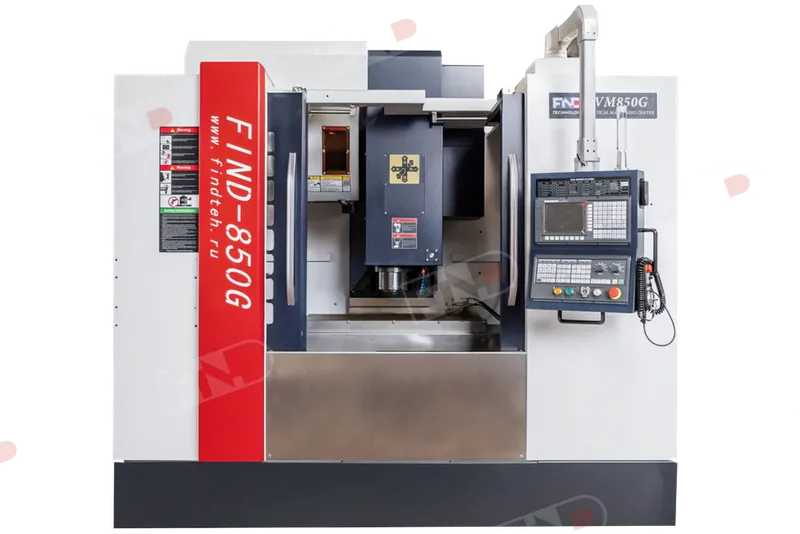

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850

ФАЙНД ВФЦ850

Трехосевой вертикальный обрабатывающий центр
Артикул: SKU-VMC850
1
Запросить КП
  • Высокосроростной шпиндель BT40 10000 об/мин с маслянным охлаждением
  • 18 кареток с роликовыми подшипниками на направляющих качения обеспечивают надежное перемещение стола и шпинделя
  • Удаление стружки из зоны резания за счет 2-х шнековых конвейеров
  • Подача СОЖ через шпиндель

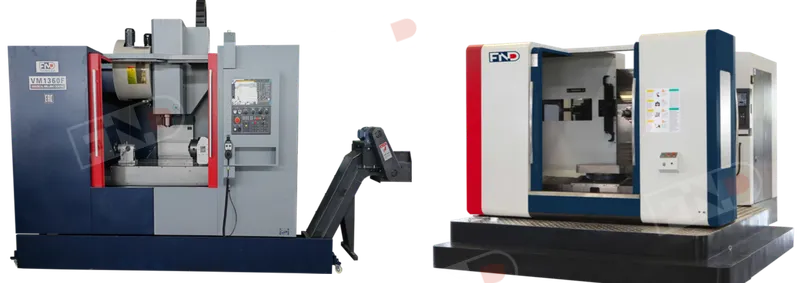

Линейка токарных станков ФАЙНД

ФРЕЗЕРУЙТЕ ВСЕ. ДОСТИГАЙТЕ БОЛЬШЕГО

Обрабатывающие центры ФАЙНД для каждого производства, где люди думают о качестве и автоматизации процессов обработки.

Описание

Самый популярный обрабатывающий центр среди как малосерийных производств так и крупнейших производственных предприятий. Сочетает в себе достаточную мощность и функциолнальность для работы в промышленных условиях. В стандартной комплектации шпиндель BT40 10 000 об.мин, маслянное охлаждение, шнековые конвейеры для удаления стружки. Возможно установить измерение инструмента и заготовки и 4-ось

Ключевые характеристики

АртикулSKU-VMC850
Гарантия12 мес
КонфигурацияКонструкция станка, шпиндельный и инструментальный узлы — что входит в базовую поставку.
Подробнее →

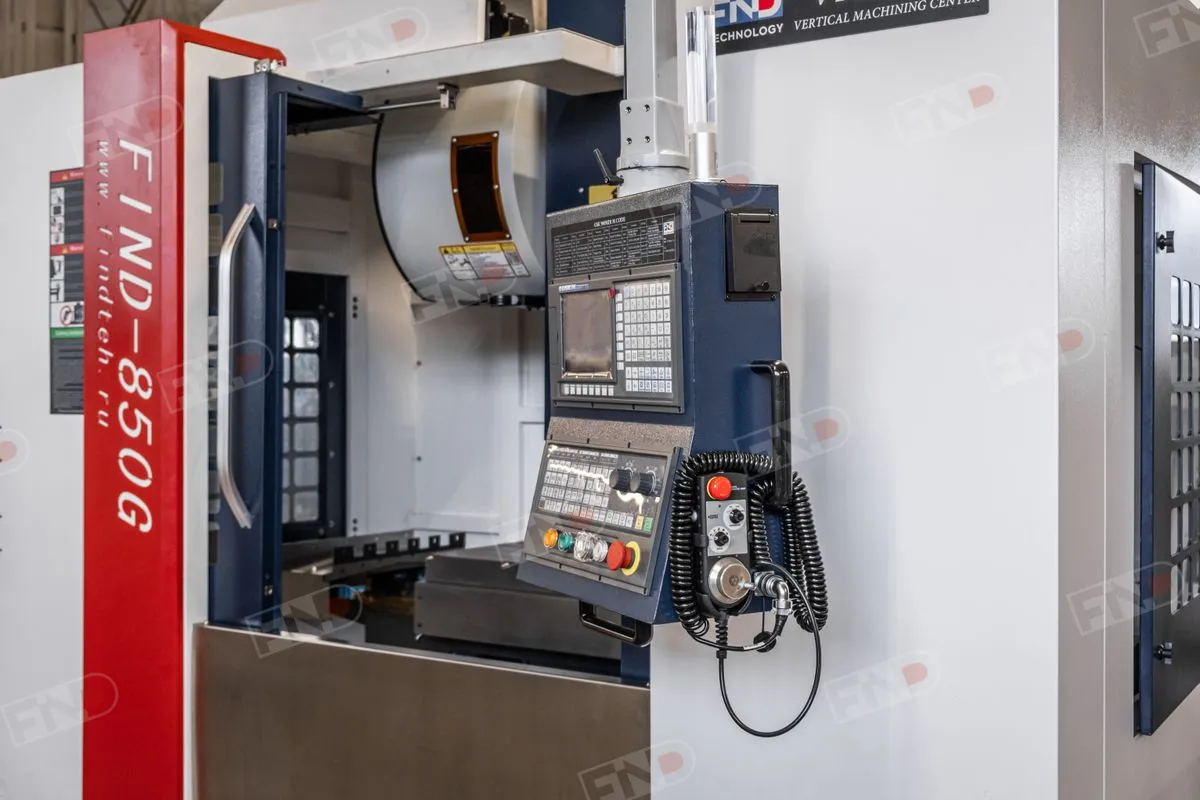

Опции
ОпцииДополнительное оборудование и расширения под вашу задачу.

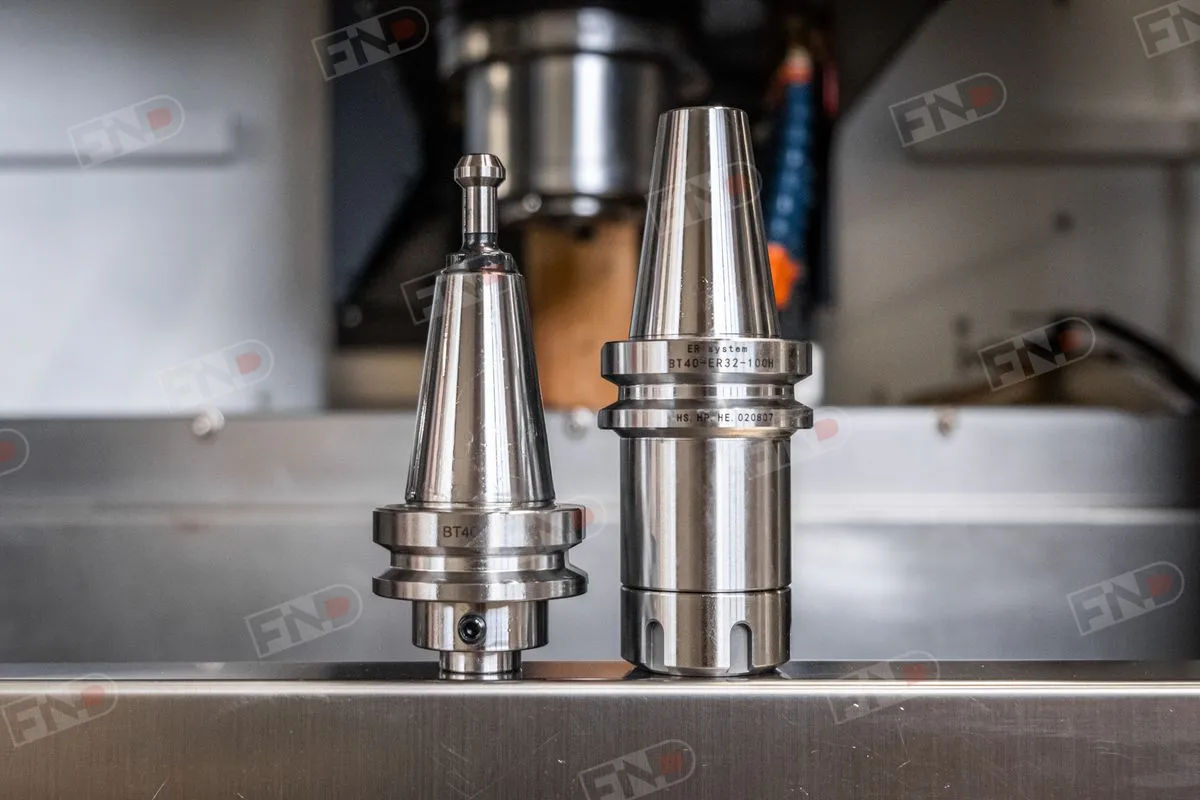

Автоматизация
АвтоматизацияРоботы, загрузчики и паллетные системы для безлюдного производства.

Конфигурация

Станина и колонна из чугуна

  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Y/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинднля FAG
  • X/Y/Z оси группа подшипников NSK 30TAC62
  • X/Y/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
  • Ось X линейные направляющие HIWIN/PMI 35 мм
  • Ось Y линейные направляющие HIWIN/PMI 45 мм
  • Ось Z линейные направляющие HIWIN/PMI 45 мм
  • Шпиндель Тайвань (Taiwan) BT40/150
  • Инструментальный магазин Тайвань (Taiwan) 24 поз.
  • Насос системы подачи СОЖ
  • Насос подачи смазки направляющих
  • Шнековые конвейеры для удаления стружки
  • Система компонентов пневматики AirTAG
  • Электрокомпоненты Schneider
  • Ремень шпинделя GATES
  • X/Y/Z муфты вала NBK
  • Кондиционер шкафа электрокомпонентов
  • Комплект телескопических защит
  • Свет зоны освещения
  • 3-х цветная сигнальная лампа
  • Набор и инструмент для установки станка
  • Пистолет подачи воздуха

Техническая документация

Руководство пользователя

  • Руководство пользователя по работе с системой ЧПУ
  • Электрическая схема станка
  • Сертификат испытаний и поверки завода
  • Инструкция к инструментальному магазину

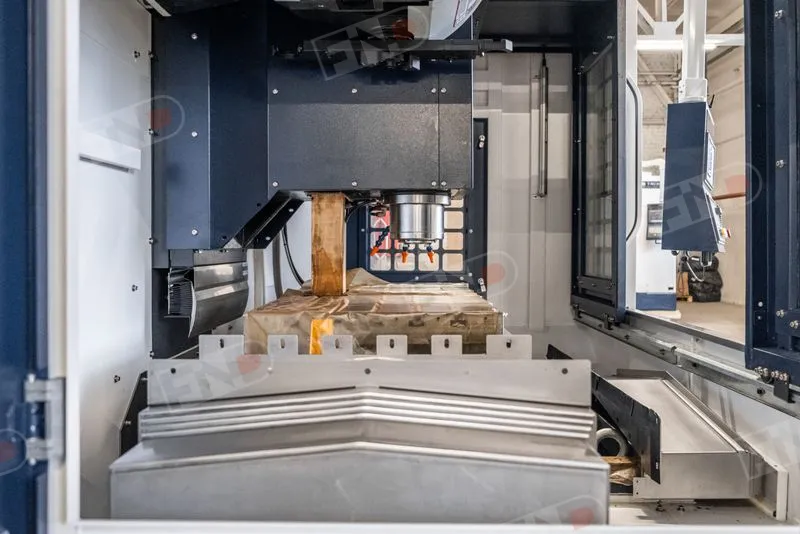

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850 — фото 2
Фото 2
Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850 — фото 3
Фото 3
Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850 — фото 4
Фото 4

Базовая информация

Страна производительКитай
ПроизводительFIND technology
Гарантия12 месяцев месяцев
ТипВертикальный

Система управления

Вид системыЧПУ
МодельSYNTEC/SIEMENS/GSK

зона обработки

Размер стола1000x550 мм
Нагрузка на стол800 кг
Расстояние от шпинделя до стола120~670 мм
Расстояние от шпинделя до колонны590 мм
T пазы стола5-18*90 мм
Стружечный конвейершнековый
4-осьTJR 160/200 *опция
Система привязки инструментаRenishaw *опция
Система измерения заготовкиRenishaw *опция

Шпиндельный узел

Приводременной/муфта тип
Скорость вращения10000/12000 об/мин
Тип оснасткиBT40 тип
Подача СОЖ через шпиндель*опция

Линейные перемещения

Ход по оси X800 мм
Ход по оси Y550 мм
Ход по оси Z550 мм
Быстрый ход по оси X36 м/мин
Быстрый ход по оси Y36 м/мин
Быстрый ход по оси Z30 м/мин

ТОчность позиционирования

Повторное позиционирование±0.004 мм
Первичное позиционирование±0.005 мм

инструментальный узел

Инструментальный магазинДиск тип
Позиций инструмента в магазине16 шт
Максимальный размер инструмента70х200 мм
Максимальный вес инструмента7 кг
Время смены инструмента1.8 сек
Подача воздуха0.5～0.7

Двигатели и питание

Мощность двигателя шпинделя7.5/11 кВА
Мощность двигателей X/Y/Z1.8/1.8/2.5
Кондиционер электро шкафа-
Напряжение питания380В
Общее энергопотребление20 кВа

Габариты и вес

Габариты станка (ДхШхВ)2600х2400х2550 мм
Масса станка5500 кг
Модели серии

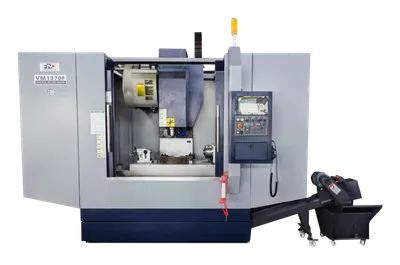

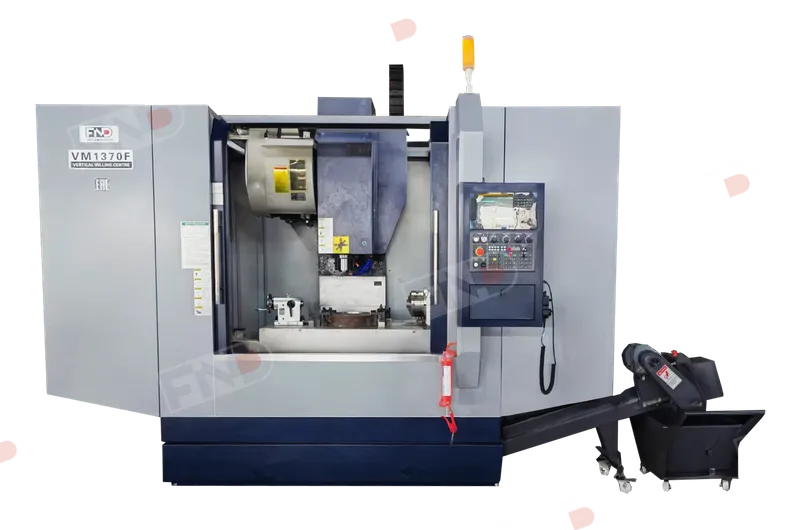

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1370

ВФЦ1370

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

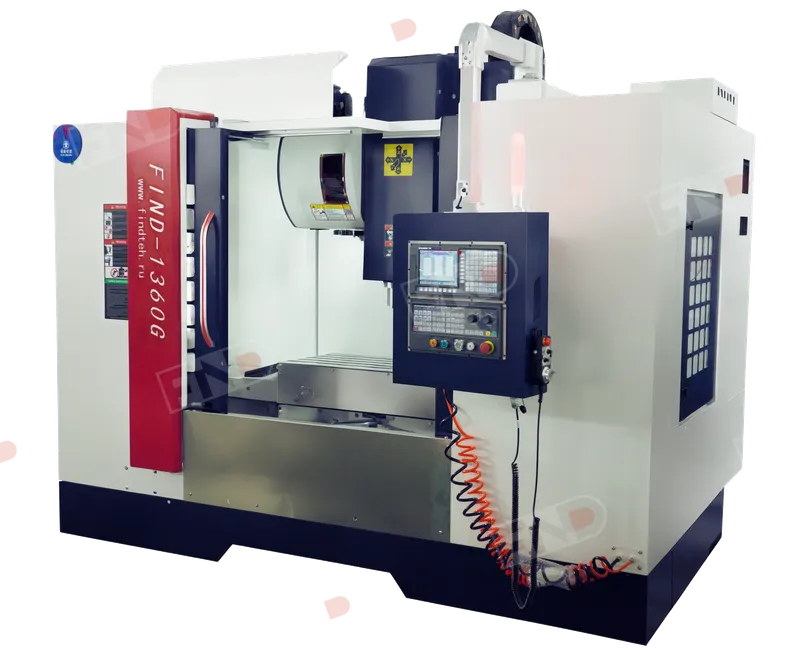

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360

ВФЦ1360

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

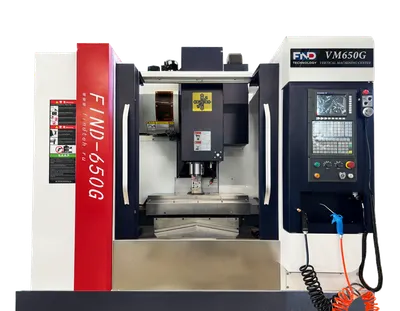

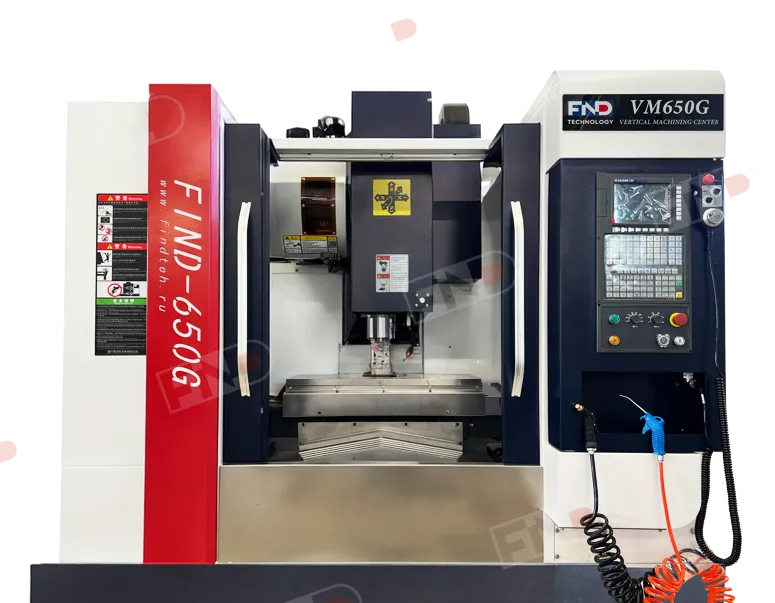

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650
