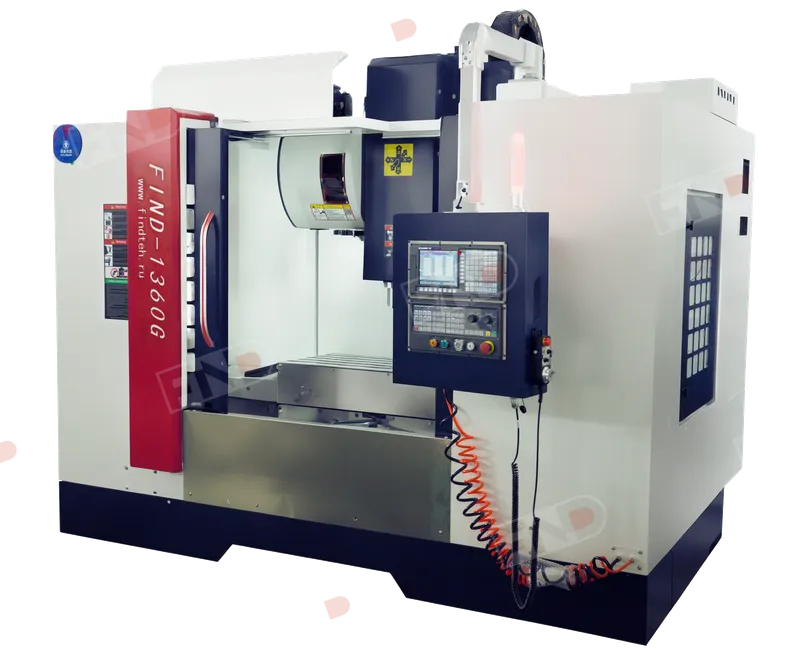

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360

ФАЙНД ВФЦ1360

Трехосевой вертикальный обрабатывающий центр
Артикул: SKU-VMC1360
1
Запросить КП
  • Мощный обрабатывающий центр с двигателем 11/15 кВт
  • Высокосроростной шпиндель BT40 10000 об/мин с маслянным охлаждением
  • Стол размером 1300х600 мм удобен для установки дополнитольной 4 оси

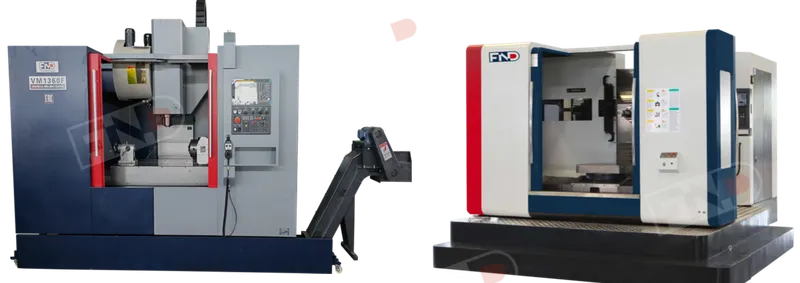

Линейка токарных станков ФАЙНД

ФРЕЗЕРУЙТЕ ВСЕ. ДОСТИГАЙТЕ БОЛЬШЕГО

Обрабатывающие центры ФАЙНД для каждого производства, где люди думают о качестве и автоматизации процессов обработки.

Описание

Можный и многофункциональный обрабатывающий центр. Зв счет большого раблчего стола и рабочего пространства позволяет дооснастить станок опциями в виде системы измерения инструмента и заготовки, постовить большой поворотный стол (4 ось), систему подаччи СОЖ через шпиндель. BT40, инструментальный магазин с рукой, маслянное охлаждение шпинделя входит в стандартную комплектацию

Ключевые характеристики

АртикулSKU-VMC1360
Гарантия12 мес
КонфигурацияКонструкция станка, шпиндельный и инструментальный узлы — что входит в базовую поставку.
Подробнее →

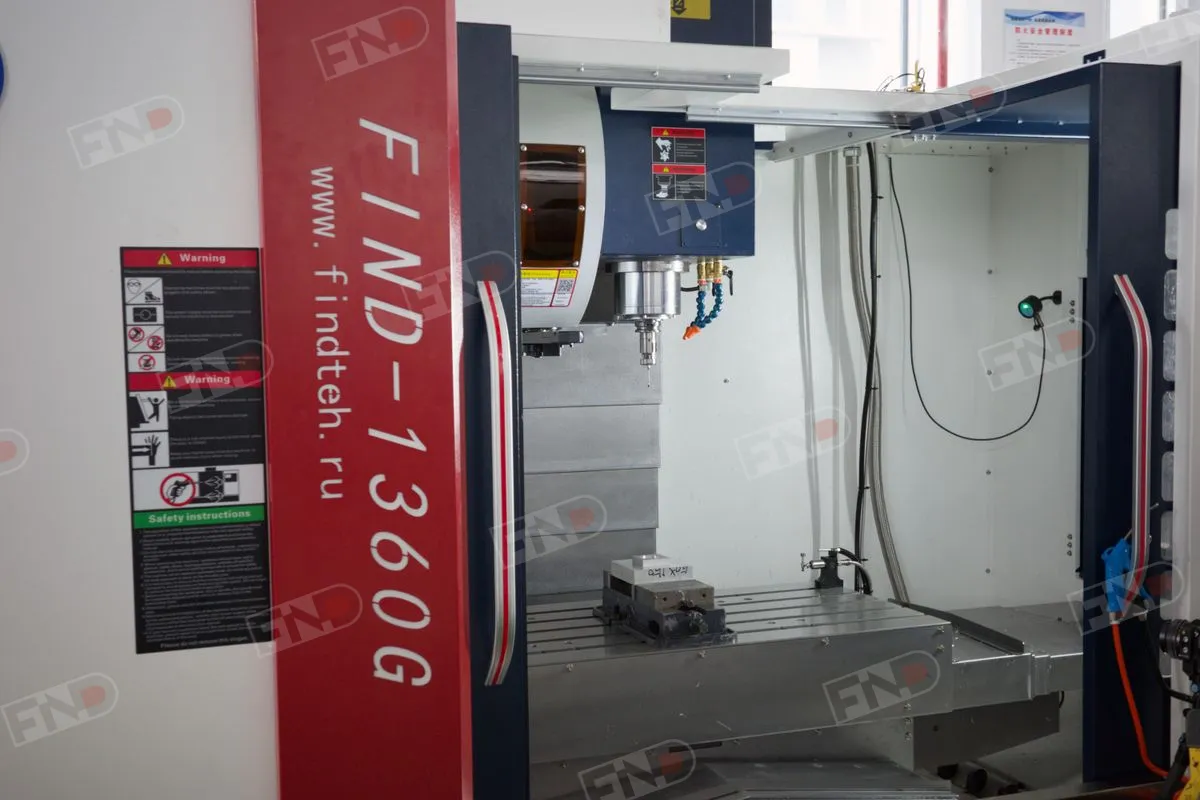

Опции
ОпцииДополнительное оборудование и расширения под вашу задачу.

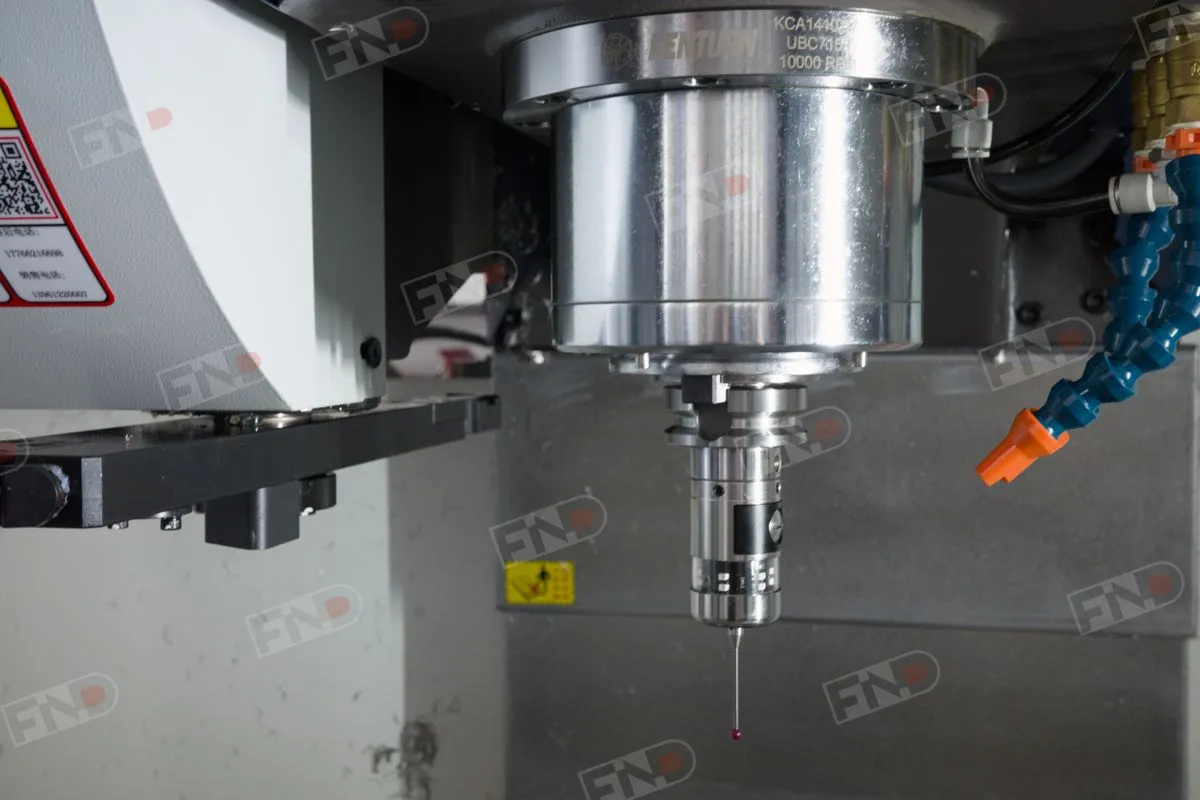

Автоматизация
АвтоматизацияРоботы, загрузчики и паллетные системы для безлюдного производства.

Конфигурация

Станина и колонна из чугуна

  • Система ЧПУ - комплект SYNTEC/SIEMENS/FANUC
  • Серводвигатель шпинделя SYNTEC/SIEMENS/FANUC
  • X/Y/Z серводвигатели SYNTEC/SIEMENS/FANUC
  • Группа подшипников шпинднля FAG
  • X/Y/Z оси группа подшипников NSK 30TAC62
  • X/Y/Z комплекты ШВП HIWIN/PMI Ø40*P16*C3
  • Ось X линейные направляющие HIWIN/PMI 35 мм
  • Ось Y линейные направляющие HIWIN/PMI 45 мм
  • Ось Z линейные направляющие HIWIN/PMI 45 мм
  • Шпиндель Тайвань (Taiwan) BT40/150
  • Инструментальный магазин Тайвань (Taiwan) 24 поз.
  • Насос системы подачи СОЖ
  • Насос подачи смазки направляющих
  • Шнековые конвейеры для удаления стружки
  • Система компонентов пневматики AirTAG
  • Электрокомпоненты Schneider
  • Ремень шпинделя GATES
  • X/Y/Z муфты вала NBK
  • Кондиционер шкафа электрокомпонентов
  • Комплект телескопических защит
  • Свет зоны освещения
  • 3-х цветная сигнальная лампа
  • Набор и инструмент для установки станка
  • Пистолет подачи воздуха

Техническая документация

Руководство пользователя

  • Руководство пользователя по работе с системой ЧПУ
  • Электрическая схема станка
  • Сертификат испытаний и поверки завода
  • Инструкция к инструментальному магазину

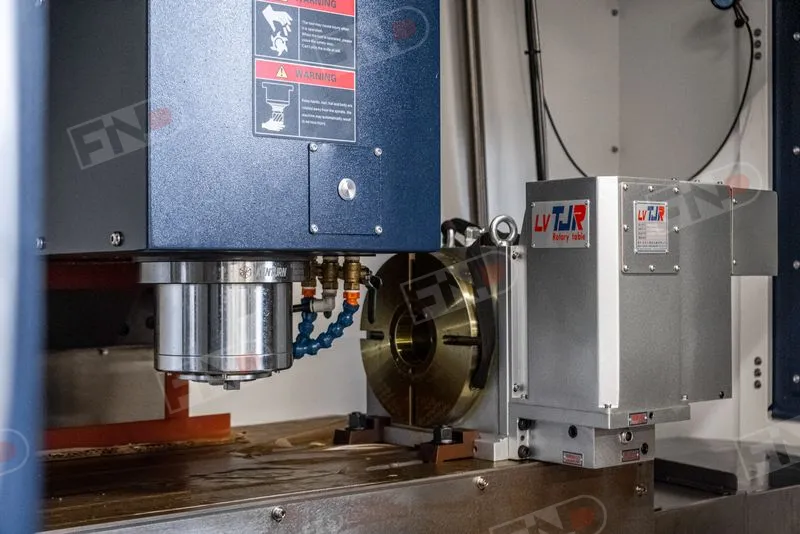

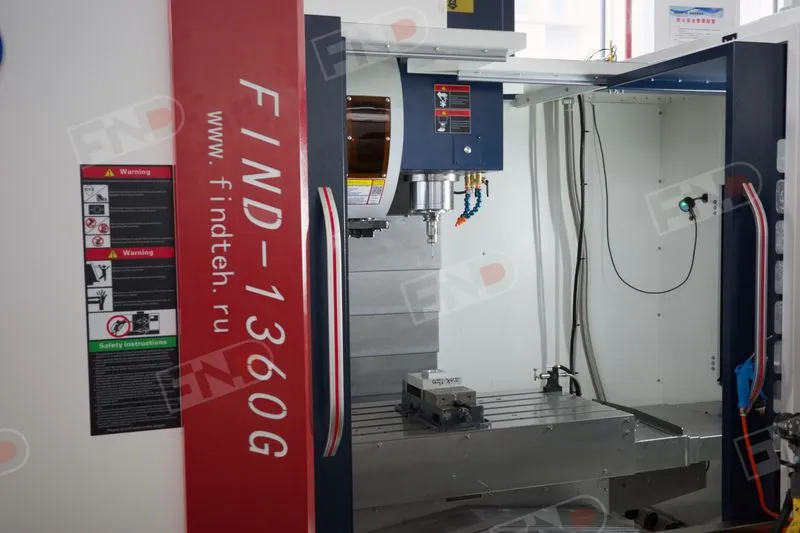

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360 — фото 2
Фото 2

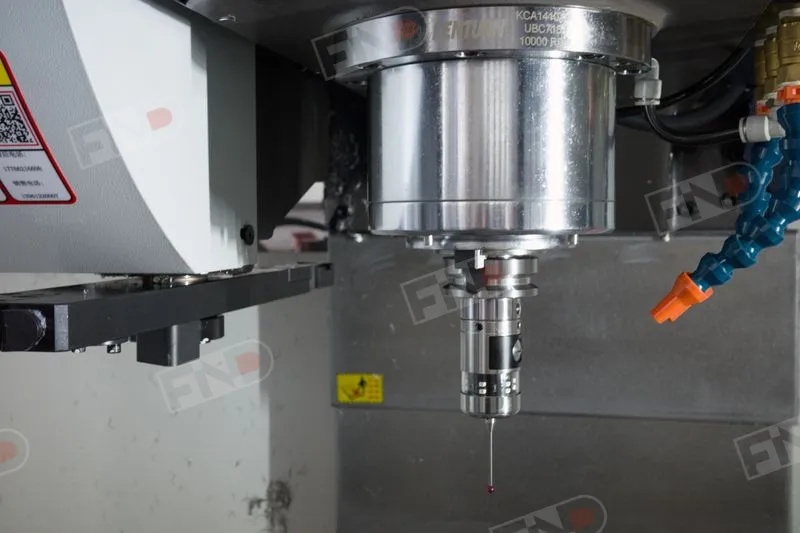

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360 — фото 3
Фото 3
Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1360 — фото 4
Фото 4

Базовая информация

Страна производительКитай
ПроизводительFIND technology
Гарантия12 месяцев месяцев
ТипВертикальный

Система управления

Вид системыЧПУ
МодельSYNTEC/SIEMENS/GSK

зона обработки

Размер стола1300x600 мм
Нагрузка на стол1000 кг
Расстояние от шпинделя до стола120~720 мм
Расстояние от шпинделя до колонны655 мм
T пазы стола5-18*100 мм
Стружечный конвейершнековый
4-ось*опция
Система привязки инструментаRenishaw *опция
Система измерения заготовкиRenishaw *опция

Шпиндельный узел

Приводременной тип
Скорость вращения10000 об/мин
Тип оснасткиBT40 тип
Подача СОЖ через шпиндель*опция

Линейные перемещения

Ход по оси X1100 мм
Ход по оси Y600 мм
Ход по оси Z600 мм
Быстрый ход по оси X36 м/мин
Быстрый ход по оси Y36 м/мин
Быстрый ход по оси Z30 м/мин

ТОчность позиционирования

Повторное позиционирование±0.004 мм
Первичное позиционирование±0.005 мм

инструментальный узел

Инструментальный магазинДиск тип
Позиций инструмента в магазине24 шт
Максимальный размер инструмента80х300 мм
Максимальный вес инструмента7 кг
Время смены инструмента1.8 сек
Подача воздуха0.5～0.7

Двигатели и питание

Мощность двигателя шпинделя11/15 кВА
Мощность двигателей X/Y/Z3/3/3
Кондиционер электро шкафа-
Напряжение питания380В
Общее энергопотребление25 кВа

Габариты и вес

Габариты станка (ДхШхВ)3550х2350х2550 мм
Масса станка7500 кг
Модели серии

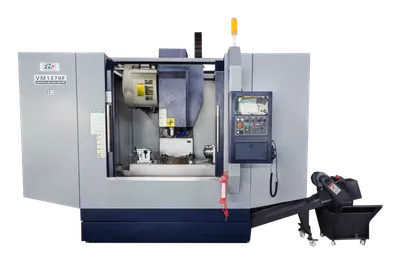

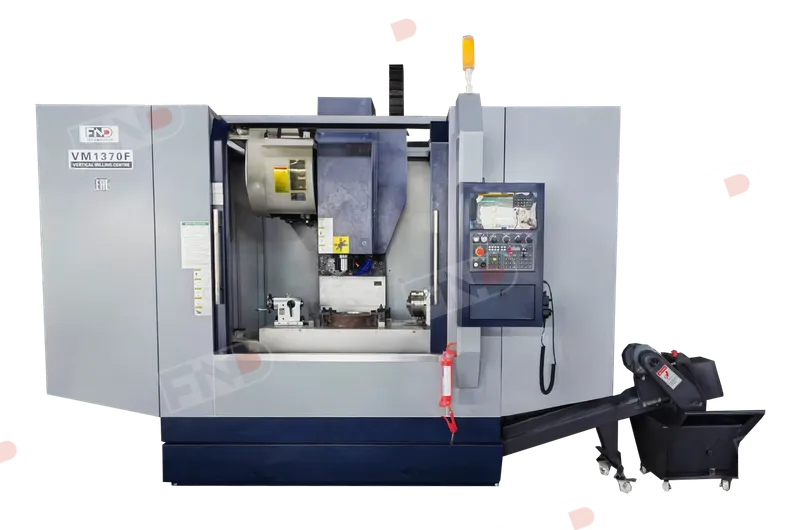

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ1370

ВФЦ1370

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

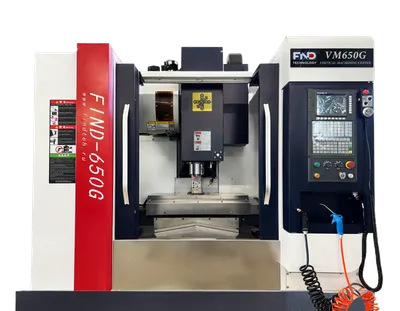

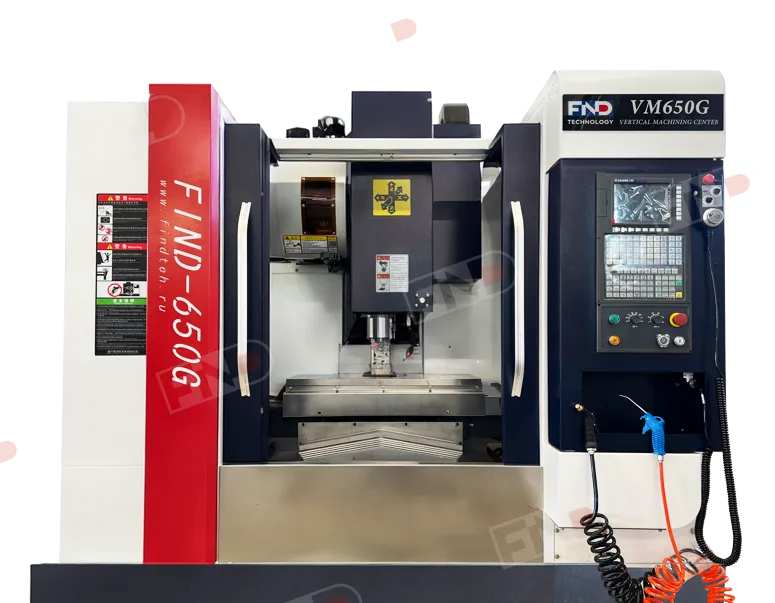

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ650

ВФЦ650

ВФЦ серия
Трехосевой вертикальный обрабатывающий центр ФАЙНД
→

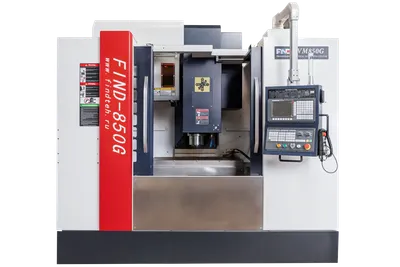

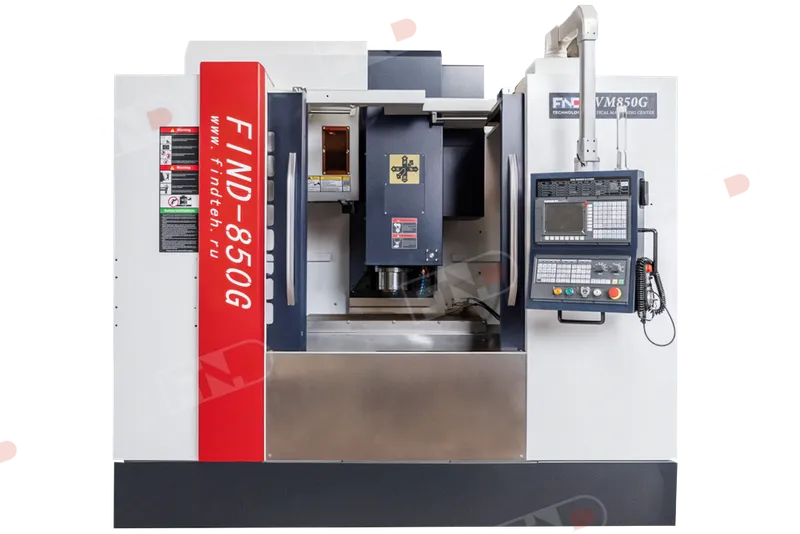

Трехосевой вертикальный обрабатывающий центр ФАЙНД ВФЦ850
